V roce 1996 jsem poprvé narazil na cylindrickou europrofilovou vložku s označení ZEUS, která se již na první pohled velmi lišila od všech ostatních zámkových vložek svým tělem z dílů. Při bližším zkoumání mně bylo jasné, že před sebou mám něco nezvyklého.  Tělo ze tří dílů, vystouplý kolík na spodní části těla, ochrana proti vytržení a protiprachová úprava otvoru pro klíč dvěma odpruženými destičkami.

To vše bylo dost neobvyklé, protože provedení této cylindrické vložky nasvědčovalo tomu, že byla vyrobena spíše před 2. světovou válkou, než že by to byl současný výrobek.  V 30. až 40. letech minulého století byly vyráběny europrofilové vložky s tělem z jednoho kusu. Jedinou výjimkou byla cylindrická vložka německé firmy Carl Siebert z Heiligenhausu se značkou CSH, u které bylo dvojdílné tělo spojené šroubem. Modulové provedení cylindrických vložek je záležitost až posledních desetiletí.

Vzhledem k tomu, že cylindrická vložka měla otvor se závitem na upevňovací šroub pro zadlabací zámek, byla vyrobena určitě po skončení platnosti patentu německé firmy Zeiss-Ikon, tj. v druhé polovině třicátých let minulého století. Předválečné československé firmy obcházely patent Zeiss-Ikonu vlastním konstrukčním řešením upevnění vložky, např. firma Mudroch z Tišnova i pražská firma Jino pomocí zářezů na těle a kleštin, firma Brano otvorem pro upevňovací závlačku a Fáborský z Rychnova nad Kněžnou šroubem s kuželovou matkou. Po skončení platnosti německého patentu tuzemské firmy (mimo tišnovského Mudrocha) rychle přešly na upevňovací šroub, protože toto řešení firmy Zeiss-Ikon bylo jednoduché a praktické.

K vložce jsem měl jenom duplikátní klíč značky ARGO, tak ani klíč nepomohl k další identifikaci zámkové vložky. Až po obdržení katalogu Zeus jsem konečně postoupil v pátrání po výrobci. V katalogu byla se značkou Zeus uvedena firma Baubeschläge, Eisen u. Stahlwaren. Fabrik, Wunsch & Vogl, Prag I., Kaprová 14, a české označení firmy znělo „Zeus“ Továrna na stavební kování, výrobky železné a ocelové, Wunsch & Vogl, Praha 1, Kaprová 14. Jednalo se o německo-český katalog z období protektorátu. V katalogu je sortiment různého dveřního a okenního kování, dveřní zavírače, dveřní zámky včetně elektrických, visací zámky, zámky a kliky k automobilům, klíčové vložky, přídavné zámky a hlavně europrofilové cylindrické vložky. Bohužel katalog odpovídá kvalitou době vzniku a vyobrazení není příliš dobré.



Tím jsem svoje pátrání ukončil, cylindrickou vložku jsem označil a zařadil jako československý produkt vyrobený okolo roku 1940. Až teď, po dvaceti letech, mohu říci, že jsem se tenkrát mýlil. Ale nebudu tak rychle skákat v čase a budu pokračovat posloupně. Získal jsem postupně další cylindrické vložky této značky, dále přídavné zámky a jeden visací zámek. V Odborovém telefonním seznamu pro Prahu 1948-1949 je firma uvedena na stejném sídle a jejich továrna na adrese ve Vratislavově ulici. Tím jsem se jen utvrdil v tom, že se jednalo o tuzemskou firmu, která vyráběla zámky a kování pod značkou Zeus.

Na jaře letošního roku jsem při brouzdání na francouzské eBay narazil na katalog Manufacture forézienne de quincaillerie  E.Duprat & Cie z roku 1949 a na obalu katalogu byla vyobrazena povědomá cylindrická vložka. Na zobrazení byly vidět všechny charakteristické rysy této vložky – dělené tělo, ochrana proti vytržení. Pouze logo neodpovídalo.  S tím se nedalo dělat nic jiného, než katalog objednat.  Po obdržení zásilky jsem netrpělivě listoval katalogem a nalezl pouze jeden obrázek  cylindrické vložky s klíči, které byly velmi podobné těm z mé sbírky. Na čele vložky byl nápis Surtex a pouze ten nápis ji odlišoval od zámkových vložek Zeus………..

A co teď s tím? Logem Surtex byly označeny další výrobky v katalogu, tak se tedy jednalo o výrobce zámkařského zboží.  Bylo pár let po válce, v tehdejším Československu bylo po „vítězném“ únoru, a možnost, že by malá firma Zeus vyvážela do Francie svoje zboží? To nebyla asi ta správná varianta. A že by Surtex vyvážel na náš trh a značil svoje výrobky značkou Zeus? Ani tato možnost nebyla tak pravděpodobná. Třetí možnost byla, že výrobce emigroval do Francie a zde začal s výrobou ve firmě Surtex.  Aby toho nebylo málo, v německém katalogu výrobců Die deutsche Schloss- & Beschlag Industrie byla firma Wunsch & Vogl, Nachf. se značkou Zeus uvedena jako výrobce stavebního kování s adresou ve Vídni, Dr. Otto Hilsmann Str., Wien III. /40.

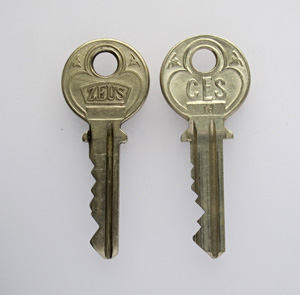

Aniž jsem to čekal, tak se blížilo rozuzlení. Stačilo zase brouzdat po celosvětové síti a přišlo to.  Pro změnu ze stránek německé eBay, kde jsem zadal do vyhledávání Velbert. Mezi pohlednicemi a literaturou o známém zámkařském městě ležícím ve spolkové zemi Severní Porýní-Vestfálsko se objevil list s cylindrickými vložkami firmy C. Ed. Schulte Aktiengesellschaft, Schloß- und Metallwarenfabrik/Velbert (Rhld.). Tři obrázky, z toho dva důležité. Po dvaceti letech najednou rozhodla dvě malá vyobrazení cylindrické vložky na jednom listě A4. Boční pohled na tělo s klíči a čelo cylindrické vložky s logem. A bylo po problému, kdo je výrobcem.  Na bočním pohledu jsou znatelné všechny podrobnosti „tajemné“ cylindrické vložky, kterými se odlišuje od všech ostatních výrobků. Na klíčích stačí místo loga CES dát Zeus. I pohled na čelní stranu s protiprachovou ochranou potvrzuje skutečnost, že výrobcem je firma CES. Najednou jsem si uvědomil, že klíč k rozluštění této záhady jsem měl už skoro deset let. Ležel mezi ostatními cylindrickými vložkami firmy CES, ale nevšiml jsem si toho. Z Německa jsem dostal jednu CESku s originálním klíčem, asi tak z 50-60. let, která má protiprachovou zábranu v otvoru pro klíč. Styl ozdob hlavy klíče pak přesně odpovídá klíčům Zeus. Bohužel jsem si nespojil podobnost výrobků firmy CES se značkou Zeus, která byla dost zřetelná.



Z dostupných informací vyplývá, že výrobcem byla německá firma C. Ed. Schulte z Velbertu. Pro svoje zákazníky, zatím zjištěné dvě firmy, Wunsch & Vogl z Prahy (značka Zeus) a francouzské E.Duprat & Cie (značka Surtex), pak razila na svoje výrobky jejich loga. Je i možné, že byly produkovány cylindrické vložky licenčně u uvedených firem. Zatím se mi nepodařilo vypátrat, v jakém časovém období byly vložky vyráběny. Jedno je však jisté. Značka Zeus i s firmou Wunsch & Vogl v Praze skončila s rokem 1948.

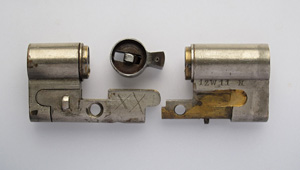

Do současné doby jsem získal čtyři cylindrické vložky se značkou Zeus, které se ale drobně liší v detailech – tvarem spojovacího plechu, pojistnými kroužky, zubem či tvarem ochrany proti vytržení.  Vložky jsou vyrobeny z mosazi s povrchovou úpravou niklováním. Těla vložek mají tři hlavní díly, dvě části jsou s válcem a spojovací díl je z mosazného plechu. Na částech těla s válci je vyfrézována plocha pro spojovací plech, který je kolíkem spojen s jednou částí těla. Na spodní straně druhé části těla je odpružený kolík, který zajišťuje spojení této části se spojovacím plechovým dílem. Zároveň kolík vede až k válci vložky, ve které je otvor posunutý proti svislé ose otvoru pro klíč a do otvoru po otočení válce zapadne odpružený kolík.  Pomocí otočení válce klíčem (na jednu hodinu nebo šestou hodinu) je možno odpružený kolík zasunout dovnitř do otvoru válce, v případě otočení klíče na šestou hodinu kolík zajede do klíčového profilu, a vložku demontovat. Jedna z vložek odpružený kolík nemá, zajištění těla vložky se spojovacím plechem je provedeno válcovým kolíkem napříč těla vložky. Pro demontáž se musí kolík vyrazit z uložení a odpadá manipulace s klíčem.



Výroba cylindrických vložek CES byla určitě technologicky náročnější oproti standardnímu provedení cylindrických vložek s tělem z jednoho kusu. Výroba spojovacího plechu, frézování těla pro spojovací plechový díl, kolíkové spoje, odpružený zajišťovací kolík, ochrana proti prachu, to vše muselo výrazně zdražovat výrobu a tím i celý výrobek pro tehdejšího uživatele. A nejsem si jistý, zda to vše nějak výrazně zvyšovalo kvalitu a bezpečnost cylindrické vložky.



Na závěr jedno mé přání. Doufám, že se mi podaří do sbírky získat i originál se značkou CES, možná i francouzský Surtex.
